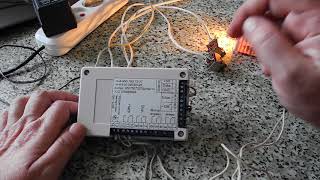

ПИД-термостат-таймер на Инкубатор.

ПИД-термостат-таймер на Инкубатор. Данный терморегулятор предназначен для поддержания заданной температуры в инкубаторе с функцией переворачивания лотков. Несмотря на часто встречающиеся в продаже электронные блоки для инкубаторов, в них обычно ограничиваются только термостатом. Функция автоматического переворота яиц если и встречается, то только в самых дорогих моделях. По этому был смысл сделать такое устройство. Тип регулятора – ПИД (пропорционально-интегрально-дифференциальный). При перегреве включается дискретное регулирование при помощи аварийного реле. В этом случае нагреватель отключается по достижению максимальной температуры, а включается при снижении ее ниже максимальной на величину гистерезиса. Основа устройства - микроконтроллер Atmega-8 и датчик температуры DS18B20. Температура измеряется в диапазоне -55,0 – 125°C. На дисплей выводится только положительная температура 0,0 - 99,9°C. Если температура отрицательная, или выше 99,9°C , или произошла ошибка датчика на дисплей выводятся прочерки. Раздаются прерывистые звуковые сигналы (если звук активирован). Терморегулятор продолжает свою работу, за исключением случая ошибки датчика – нагреватель при этом отключается. При отсутствии синхроимпульсов на месте индикации выходной мощности выводятся прочерки, ПИД-регулирование отключается. Если отклонение температуры стало больше на величину, заданную в настройках (диапазон установки 0,1 - 9,9°C), включаются прерывистые звуковые сигналы (если звук активирован). Диапазон устанавливаемой температуры 0,0 - 99°C. При нажатии на кнопки короткий звуковой сигнал. При включении питания, а также при нажатии на кнопки автоматически включается подсветка. Подсветка отключается через 30 сек. Прибор может быть дополнен функцией измерения и поддержания влажности в инкубаторе. Ниже ссылка на автора: http://tehnoobzor.com/schemes/automatics/152-avtomaticheskiy-inkubator-s-termoregulyatorom.html
