Простое зарядное устройство на тиристоре

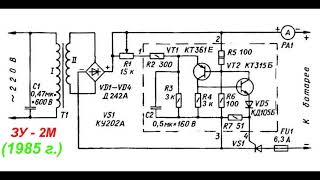

Подписывайтесь на нашу группу Вконтакте — http://vk.com/chipidip, и Facebook — https://www.facebook.com/chipidip * Простое зарядное устройство с электронным управлением зарядным током выполнено на базе тиристорного фазоимпульсного регулятора мощности. Схема содержит минимум простых доступных деталей, и легко воспроизводится самостоятельно в домашних условиях. Зарядное устройство способно заряжать аккумуляторы током до 10А, а так же может служить регулируемым источником питания для различных бытовых приборов. Коротко о работе устройства. Зарядное устройство представляет собой тиристорный регулятор мощности с фазоимпульсным управлением. Питается этот регулятор от напряжения вторичной обмотки силового трансформатора, которое в свою очередь, выпрямляется диодным мостом. Узел управления тиристором выполнен на аналоге однопереходного транзистора VT1, VT2. Время, в течение которого конденсатор С2 заряжается до момента переключения однопереходного транзистора, можно регулировать переменным резистором, т.е. регулировать зарядный ток. Диод VD2 защищает управляющую цепь тиристора VS1 от обратного напряжения, появляющегося при включении тиристора.
