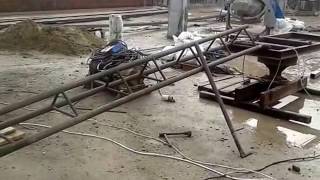

Самодельный строительный кран

кран сделан по образцу автора :https://www.youtube.com/watch?v=SrFrd-CaP-w https://chugun1949.livejournal.com/648.html Описание конструкции крана себестоимость около 10 т руб , из них 5 тыщ это эл таль на 125/250 кг ссылка на пример расчета стрелы http://sopromatguru.ru/raschet-balki.php?save=4d230b683bf9840553ae57f4acc96e81 исходные данные это угол наклона , прилагаемая сила (вес) берем и округляем 1кг = 10 Н Находим изгибающий момент максимальный момент Mx далее из таблицы сортаментов профилей ГОСТ 30245-2003 Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия http://vsegost.com/Catalog/84/8428.shtml берем Wx для 60*30*2 это 5.01 для 60*60*3 это 11.7 и делим Mx/ Wx полученная цифра не должна быть больше 160 МПа (обычно это предельное напряжение для сталей) пример Mx = 1720.73 из расчета (при нагрузке около 200 кг) берем профиль 60*30*2 Wx для него 5.01 1720/5.01 =343 стрела сломается под нагрузкой 200 кг для 60*60*3 1720/11.07 = 155 МПа , условие выполняется !
