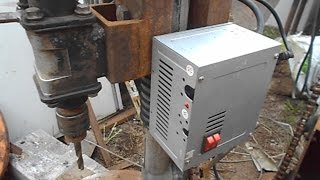

САМОДЕЛЬНЫЙ СВЕРЛИЛЬНЫЙ СТАНОК 070516.

Попалось видео https://www.youtube.com/watch?v=S-rNmyKiW9I Самодельный сверлильный станок sasha kupich Решил сделать для дома сверлильный станочек, в хозяйстве пригодится, так как понравилась сама конструкция. Видео и как его делать есть в интернете, только некоторые детали я сделал как мне удобно. Двигатель АВЕ — 071 — 4С от стиральной машинки 1400 оборотов 180 ватт. Подшипники подбирал по трубам которые нашёл и применил. Тепловое реле типа РТ-10 с одним нормально замкнутым контактом служит для защиты от перегрузок электрических установок и однофазных электродвигателей переменного тока с номинальным напряжением до 220 В. Это довольно эффективна защита. Все электродетали заизолировал чтобы не было контакта с металлическим корпусом сверлильного станка. Так что не пренебрегайте ею, а то себе будет дороже. В ходе изготовления оказалось что сам швеллер основания не ровный пришлось при помощи угольника и сверла в патроне выставить пластину. Это видео вторая переделка. Первый раз в токарном патроне закрепил сверло и зажал в патроне сверлильного станка, но оказалось потом основание не ровное, пришлось переваривать. Соосность сверла было кривое. Да и малое расстояние сделал до детали которое сверлишь, большим сверлом проблемно было сверлить. Шестигранник 14 взял под ключи 14. Вставил небольшой кусок шестигранника и надел по бокам 2 ключа и обварил. Потом токарь подогнал под подшипник, получилось длинная втулка и легче обрабатывать есть где запас по толщине. Всё остальное сделал так как рассказывали ребята в видео интернете. Всем удачи !!!
